LK-FCAMPD એમ્પ્લીફાઇડ RF InGaAs ફોટોડિટેક્ટર

  • વિશાળ બેન્ડવિડ્થ
  • ઇન્કોર્પોરેટેડ બાયસ-ટી
  • O/E હાઇબ્રિડ ઇન્ટિગ્રેટેડ
  • હાઇ ગેઇન, લો નોઇઝ, બ્રોડબેન્ડ
  • એસએમએ કનેક્ટર
  • ઓછો ઘેરો પ્રવાહ, ઉચ્ચ સિગ્નલ-થી-અવાજ ગુણોત્તર
  • નાના ફોર્મ ફેક્ટર.
પૂછપરછ

+ 86 29 88244373

ઉત્પાદન વર્ણન

LK-FCAMPD એ ઓપ્ટિકલ અને ઇલેક્ટ્રોનિક ટેકનોલોજીનું મિશ્રણ છે, જે બ્રોડબેન્ડ InGaAs ફોટોડાયોડને ઓછા-અવાજવાળા એમ્પ્લીફાયર સાથે સંકલિત કરે છે. આ ઉપકરણ 1000 અને 1650nm વચ્ચેની તરંગલંબાઇ પ્રત્યે સંવેદનશીલ છે, તેના InGaAs PIN ફોટોડાયોડને કારણે, અને ઓછા-અવાજવાળા એમ્પ્લીફાયર 20 થી 30dB સુધીનો RF ગેઇન પ્રદાન કરે છે.

LK-FCAMPD રૂપરેખાંકિત બેન્ડવિડ્થ વિકલ્પો પ્રદાન કરે છે, જેમાં 1 ગીગાહર્ટ્ઝ, 2.5 ગીગાહર્ટ્ઝ અને મહત્તમ 5 ગીગાહર્ટ્ઝ સુધીની કસ્ટમાઇઝ કરી શકાય તેવી બેન્ડવિડ્થનો સમાવેશ થાય છે. આ ઉપકરણ +5-વોલ્ટ પાવર સપ્લાય પર કાર્ય કરે છે અને ઓપ્ટિકલ ઇનપુટ માટે પ્રમાણભૂત FC (ફેસ-કોન્ટેક્ટેડ) ફાઇબર-ઓપ્ટિક કનેક્ટર ધરાવે છે. RF આઉટપુટ SMA-સુસંગત કનેક્ટર દ્વારા સુવિધાયુક્ત છે, જે 50 ઓહ્મ સાથે ઇમ્પીડેન્સ-મેચ થયેલ છે.

LK-FCAMPD હલકું છે, તેનું વજન 25 ગ્રામ કરતા ઓછું છે, જે તેને વિવિધ પોર્ટેબલ અને કોમ્પેક્ટ એપ્લિકેશનો માટે યોગ્ય બનાવે છે. તે જોખમી પદાર્થોના પ્રતિબંધ (RoHS) નિર્દેશ 2.0 નું પાલન કરવા માટે પ્રમાણિત છે, જે પર્યાવરણીય અને સલામતી ધોરણો પ્રત્યે તેની પ્રતિબદ્ધતા દર્શાવે છે.

ટેકનિકલ વિશિષ્ટતાઓ
લાક્ષણિક અને સંપૂર્ણ મહત્તમ રેટિંગ
પરિમાણ સાયમ. પ્રકાર રેટિંગ એકમ
સંગ્રહ તાપમાન શ્રેણી Tએસટીજી -45 ～ +85 -55 ～ +100 ℃
ઓપરેટિંગ કેસ તાપમાન શ્રેણી TC 25 -40 ～ +70 ℃
બાયસ વોલ્ટેજ VR +5 +૫ ～ +૯ V
ઓપ્ટિકલ ઇનપુટ પાવર પિન 0 +5 ડીબીએમ
બર્ન-આઉટ ઓપ્ટિકલ પાવર PB - + 13 ડીબીએમ
લીડ સોલ્ડરિંગ તાપમાન Tp 280 (10 સે) 330 (10 સે) ℃
ઇલેક્ટ્રિકલ / ઓપ્ટિકલ લાક્ષણિકતાઓ ( ટીC = ૨૨ ± ૩ ℃ )
પરિમાણ SYM પરીક્ષણની સ્થિતિ પરિમાણ મૂલ્યો એકમ
વેવલેન્થ રેન્જ λ - ૧૦૦૦ ~ ૧૬૫૦ nm
આવર્તન શ્રેણી - - એલ - બેન્ડ એસ - બેન્ડ CM -
નાની સિગ્નલ બેન્ડવિડ્થ f-3dB TC = 22 ± 3℃ 0.03 ~ 1 0.03 ~ 2.5 0.1 ~ 5 ગીગાહર્ટ્ઝ
જવાબદારી Re VR =+5V, Pin =1mW λ = ૧૩૧૦ એનએમ ≥ 0.85 ≥ 0.90 ≥ 0.90 એ / ડબલ્યુ
λ = ૧૩૧૦ એનએમ ≥ 0.90 ≥ 0.90 ≥ 0.90
આરએફ સિગ્નલ ગેઇન G - 30 ± 2 20 ± 2 20 ± 2 dB
કંપનવિસ્તાર સપાટતા A TC =-40～+70 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ± 2 dB
આઉટપુટ વીએસડબ્લ્યુઆર વીએસડબલ્યુઆર - 2 XNUMX 2 XNUMX ≤ ± 2.2 -
સંતૃપ્તિ ઓપ્ટિકલ પાવર Ps VR = +5 V, λ = 1550 nm
એસી મોડ્યુલેટેડ		 +5 ડીબીએમ
સંતૃપ્તિ RF આઉટપુટ પાવર Pબહાર - 15 ડીબીએમ
ડાર્ક કરંટ ID - ≤10 nA
આઉટપુટ અવરોધ RL - 50 Ω

● લાક્ષણિક પ્રતિભાવ વણાંકો

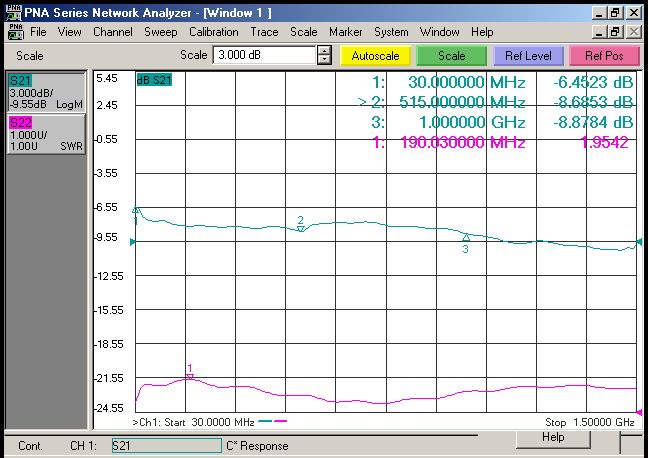

(આકૃતિ 1 L- બેન્ડ FCAMPD InGaAs ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

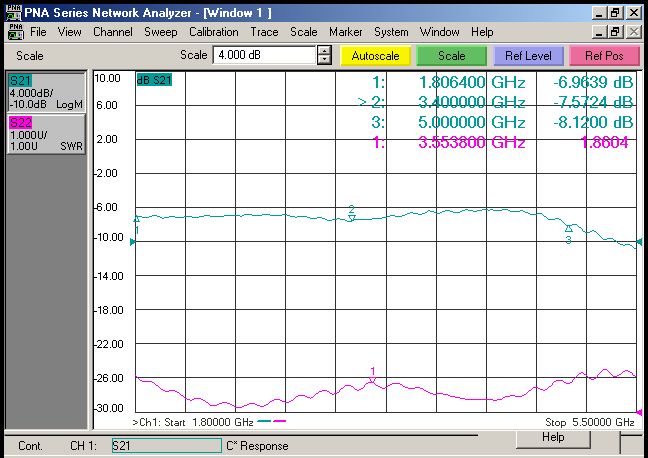

(આકૃતિ 2 S- બેન્ડ FCAMPD InGaAs ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

(આકૃતિ 3 સી-બેન્ડ FCAMPD InGaAs ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

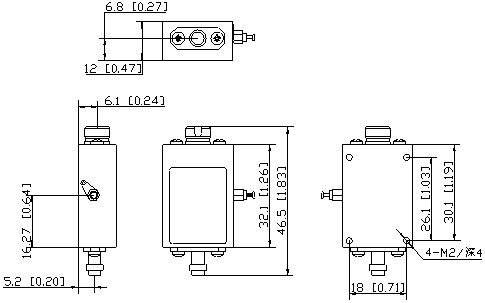

● પરિમાણ અને પિન (એકમ: મીમી[ઇંચ])

ઓપ્ટિકલ કનેક્ટર: એફસી (ફેસ-કોન્ટેક્ટેડ) ફાઇબર-ઓપ્ટિક કનેક્ટર

આરએફ કનેક્ટર: એસએમએ

● ઓર્ડરિંગ માહિતી

શીટ 1:

કોડ એનાલોગ બેન્ડવિડ્થ
L ૦.૧ ~ ૧૨ ગીગાહર્ટ્ઝ
S ૦.૧ ~ ૧૨ ગીગાહર્ટ્ઝ
CM કસ્ટમાઇઝેશન (≦ 5GHz)

● સાવચેતીઓ

  • ઓપ્ટો-સર્કિટ સાથે કનેક્ટ કરતા પહેલા ખાતરી કરો કે ફાઈબર કપલિંગ ફેસટ સ્વચ્છ છે.

  • ઉપયોગમાં ન હોય ત્યારે RF ઇન્ટરફેસ અને ઓપ્ટિકલ ઇન્ટરફેસને ડસ્ટ કેપથી ઢાંકવા જોઈએ.

  • સંગ્રહ, પરિવહન અને ઉપયોગ માટે યોગ્ય ESD સુરક્ષા જરૂરી છે.

અમારા બધા પ્રમાણભૂત ફોટોડિટેક્ટરને મોડ્યુલોમાં કસ્ટમાઇઝ કરી શકાય છે！

કાર્યક્રમો

  • રડાર માહિતી પ્રક્રિયા

  • ઇલેક્ટ્રોનિક યુદ્ધ

  • એન્ટેના માપન

  • ફાઇબર ઓપ્ટિક કોમ્યુનિકેશન્સ

  • સુરક્ષા અને દેખરેખ
