LK-AMPD-D હાઇ સ્પીડ એમ્પ્લીફાઇડ માઇક્રોવેવ InGaAs ફોટોડિટેક્ટર

  • હાઇ સ્પીડ, વાઇડ બેન્ડવિડ્થ
  • ઇન્કોર્પોરેટેડ બાયસ-ટી
  • O/E હાઇબ્રિડ ઇન્ટિગ્રેટેડ
  • હાઇ ગેઇન, લો નોઇઝ, બ્રોડબેન્ડ
  • હર્મેટિકલી સીલ કરેલ, SMA કનેક્ટર
  • લો ડાર્ક કરંટ, ઉચ્ચ સિગ્નલ-ટુ-નોઈઝ રેશિયો.
  • નાના ફોર્મ ફેક્ટર.
પૂછપરછ

+ 86 29 88244373

ઉત્પાદન વર્ણન

LK-AMPD-D એ ઓપ્ટિકલ અને ઇલેક્ટ્રોનિક ઘટકોનું મિશ્રણ છે, જેમાં વિશાળ-સ્પેક્ટ્રમ InGaAs ફોટોડાયોડ અને ન્યૂનતમ-નોઈઝ એમ્પ્લીફાયર છે. InGaAs PIN ફોટોડાયોડની સંવેદનશીલતા શ્રેણી 1000 થી 1650nm સુધીની છે. લો-નોઈઝ એમ્પ્લીફાયર 30dB નો RF ગેઇન ધરાવે છે.

 LK-AMPD-D 12GHz અથવા 20GHz ની બેન્ડવિડ્થ પહોંચાડવા સક્ષમ છે. આ ઉપકરણ +9V પાવર સપ્લાય સાથે કાર્ય કરે છે. તે ઇનપુટ તરીકે પ્રમાણભૂત સિંગલ-મોડ 9/125μm ફાઇબર સાથે કામ કરવા માટે રચાયેલ છે. RF આઉટપુટમાં SMA-પ્રકારનું કનેક્ટર છે જે 50 ઓહ્મ સાથે ઇમ્પીડેન્સ-મેચ કરે છે.

 LK-AMPD-D એવી રીતે સીલ કરવામાં આવ્યું છે જે ભેજ અને અન્ય દૂષકોના પ્રવેશને અટકાવે છે, અને તેનું વજન 23 ગ્રામ કરતા ઓછું છે. તે જોખમી પદાર્થોના પ્રતિબંધ (RoHS) નિર્દેશ 2.0 ની જરૂરિયાતોને પૂર્ણ કરવા માટે પ્રમાણિત છે.

ટેકનિકલ વિશિષ્ટતાઓ
લાક્ષણિક અને સંપૂર્ણ મહત્તમ રેટિંગ
પરિમાણ સાયમ. પ્રકાર રેટિંગ એકમ
સંગ્રહ તાપમાન શ્રેણી Tએસટીજી -45 ～ +85 -55 ～ +100 ℃
ઓપરેટિંગ કેસ તાપમાન શ્રેણી TC 25 -40 ～ +85 ℃
બાયસ વોલ્ટેજ VR +9 +૯ ～ +૧૨ V
ઓપ્ટિકલ ઇનપુટ પાવર પિન 0 + 10 ડીબીએમ
બર્ન-આઉટ ઓપ્ટિકલ પાવર PB - + 13 ડીબીએમ
લીડ સોલ્ડરિંગ તાપમાન Tp 280 (10 સે) 330 (10 સે) ℃
ઇલેક્ટ્રિકલ / ઓપ્ટિકલ લાક્ષણિકતાઓ ( ટીC = ૨૨ ± ૩ ℃ )
પરિમાણ SYM પરીક્ષણની સ્થિતિ પરિમાણ મૂલ્યો એકમ
વેવલેન્થ રેન્જ λ - ૧૦૦૦ ~ ૧૬૫૦ nm
આવર્તન શ્રેણી - - X - બેન્ડ કુ - બેન્ડ -
નાની સિગ્નલ બેન્ડવિડ્થ f-3dB TC = 22 ± 3℃ ૦. ૩ ~ ૧૨ 2 થી 20 ગીગાહર્ટ્ઝ
જવાબદારી Re VR =+9V, Pin =10mW λ = ૧૩૧૦ એનએમ ≥ 0.8 ≥ 0.85 એ / ડબલ્યુ
λ = ૧૩૧૦ એનએમ ≥ 0.85 ≥ 0.8
કંપનવિસ્તાર સપાટતા A TC =-45～+85 ℃ ≤ ± 2 dB
સંતૃપ્તિ ઓપ્ટિકલ પાવર Ps VR = +9 V, λ = 1550 nm AC મોડ્યુલેટેડ + 10 ડીબીએમ
આરએફ સિગ્નલ ગેઇન G - 30 ± 1 dB
સંતૃપ્તિ આરએફ આઉટપુટ પાવર Pબહાર - + 10 ડીબીએમ
આઉટપુટ વીએસડબ્લ્યુઆર વીએસડબલ્યુઆર - 2 XNUMX -
આઉટપુટ અવરોધ RL - 50 Ω

●લાક્ષણિક પ્રતિભાવ વણાંકો

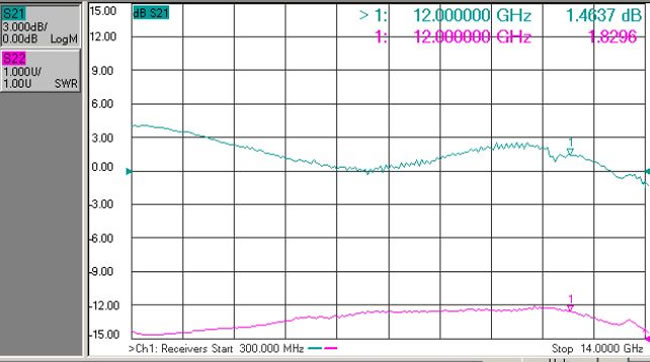

ફિગ 1

(આકૃતિ 1 X- બેન્ડ ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

(આકૃતિ 2 Ku - બેન્ડ ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

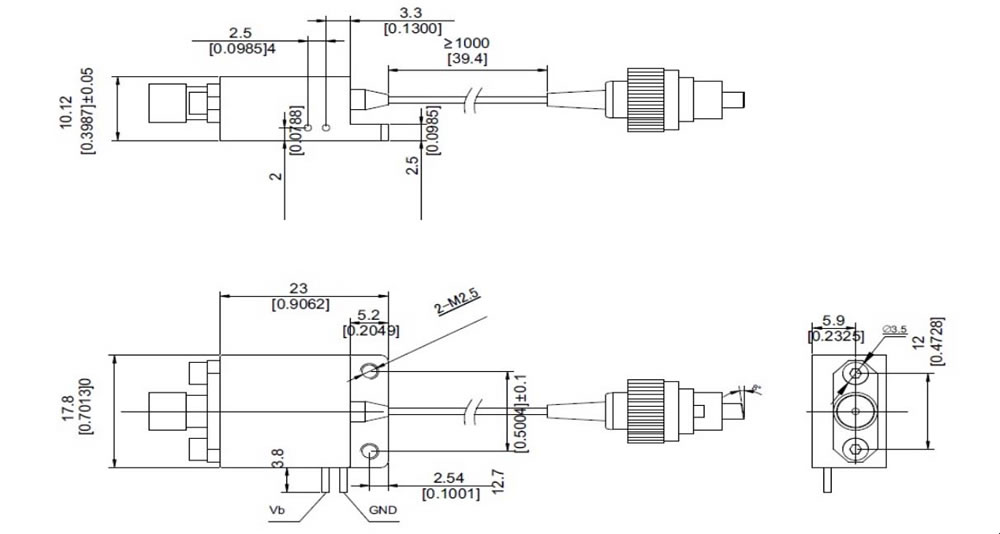

●પરિમાણ અને પિન (એકમ: મીમી[ઇંચ])

અવ્યાખ્યાયિત

આરએફ કનેક્ટર: એસએમએ

●માહિતી ઓર્ડર

શીટ 1:

કોડ આરએફ સિગ્નલ ગેઇન રીમાર્ક
D 30 ડીબી લાક્ષણિક અને મધ્ય આવર્તન

શીટ 2:

કોડ એનાલોગ બેન્ડવિડ્થ
X ૦. ૩ ~ ૧૨ ગીગાહર્ટ્ઝ
Ku 2 ~ 20 GHz

શીટ 3:

કોડ કનેક્ટર પ્રકાર રીમાર્ક
N કોઈ કનેક્ટર નથી સિંગલ-મોડ 9 / 125 μm ફાઇબર પિગટેલ
A એફસી / એપીસી
P એફસી / પીસી

●સાવચેતીઓ

  • ફાઇબરને નુકસાન ન થાય તે માટે ફાઇબર બેન્ડિંગ ત્રિજ્યા 20 મીમીથી ઓછી ન હોવી જોઈએ.

  • ઓપ્ટો-સર્કિટ સાથે કનેક્ટ કરતા પહેલા ખાતરી કરો કે ફાઈબર કપલિંગ ફેસટ સ્વચ્છ છે.

  • સંગ્રહ, પરિવહન અને ઉપયોગ માટે યોગ્ય ESD સુરક્ષા જરૂરી છે.

અમારા બધા પ્રમાણભૂત ફોટોડિટેક્ટરને મોડ્યુલોમાં કસ્ટમાઇઝ કરી શકાય છે！

કાર્યક્રમો

  • રડાર માહિતી પ્રક્રિયા

  • ઇલેક્ટ્રોનિક યુદ્ધ

  • એન્ટેના માપન

  • ફાઇબર ઓપ્ટિક કોમ્યુનિકેશન્સ

  • સુરક્ષા અને દેખરેખ
