LK-HSPD હાઇ સ્પીડ InGaAs ફોટોડિટેક્ટર

  • પહોળી બેન્ડવિડ્થ, હાઇ સ્પીડ
  • ઇન્કોર્પોરેટેડ બાયસ-ટી
  • ડીસી કપલ્ડ
  • હર્મેટિકલી સીલ કરેલ, SMA કનેક્ટર
  • લો ડાર્ક કરંટ, ઉચ્ચ સિગ્નલ-ટુ-નોઈઝ રેશિયો.
  • નાના ફોર્મ ફેક્ટર.
પૂછપરછ

+ 86 29 88244373

ઉત્પાદન વર્ણન

LK-HSPD હાઇ-સ્પીડ ડિટેક્શન મોડ્યુલ ડિજિટલ અને એનાલોગ બંને ઉપયોગોને પૂર્ણ કરવા માટે રચાયેલ છે. આ મોડ્યુલ InGaAs PIN ફોટોડાયોડથી સજ્જ છે જેની પ્રતિભાવ તરંગલંબાઇ 1250 થી 1650 nm સુધીની છે, સાથે આવશ્યક મેચિંગ ઇલેક્ટ્રોનિક્સ પણ છે.

LK-HSPD 8 GHz, 12 GHz, 18 GHz, 22 GHz અને 30 GHz ની બેન્ડવિડ્થ પહોંચાડવા સક્ષમ છે. મોડ્યુલનું સંચાલન ચોક્કસ મોડેલ પર આધાર રાખીને +3.3V અથવા +5V ના પાવર સપ્લાય પર આધારિત છે. તે 9/125μm ના પ્રમાણભૂત સિંગલ-મોડ ફાઇબર સાથે કામ કરવા માટે રચાયેલ છે. RF આઉટપુટમાં SMA-સુસંગત કનેક્ટર અથવા 2.92 mm કનેક્ટર છે, બંને 50 ઓહ્મ ઇમ્પીડેન્સ મેચ સાથે.

LK-HSPD પર્યાવરણીય પરિબળો સામે રક્ષણ આપવા માટે હર્મેટિકલી સીલ કરેલું છે, જેનાથી તેની ટકાઉપણું અને વિશ્વસનીયતા વધે છે. તે 15 ગ્રામ કરતા ઓછા વજન સાથે હળવા વજનની ડિઝાઇન ધરાવે છે, જે એવા ઉપયોગો માટે આદર્શ છે જ્યાં વજન એક મહત્વપૂર્ણ પરિબળ છે. આ મોડ્યુલ જોખમી પદાર્થોના પ્રતિબંધ (RoHS) નિર્દેશ 2.0 અનુસાર પ્રમાણિત છે, જે કડક પર્યાવરણીય અને સલામતી નિયમોનું પાલન કરે છે તેની પુષ્ટિ કરે છે.

ટેકનિકલ વિશિષ્ટતાઓ
લાક્ષણિક અને સંપૂર્ણ મહત્તમ રેટિંગ
પરિમાણ સાયમ. પ્રકાર રેટિંગ એકમ
સંગ્રહ તાપમાન શ્રેણી Tએસટીજી -45 ～ +85 -55 ～ +100 ℃
ઓપરેટિંગ કેસ તાપમાન શ્રેણી TC 25 -૪૦ ~ +૮૫ ℃
બાયસ વોલ્ટેજ VR ૩.૩ અથવા ૫ 2.8 થી 5.25 V
ઓપ્ટિકલ ઇનપુટ પાવર પિન +3 + 10 ડીબીએમ
બર્ન-આઉટ ઓપ્ટિકલ પાવર PB - + 13 ડીબીએમ
લીડ સોલ્ડરિંગ તાપમાન Tp 280 (10 સે) 330 (10 સે) ℃
વિદ્યુત / ઓપ્ટિકલ લાક્ષણિકતાઓ (TC = 22 ± 3 ℃)
પરિમાણ SYM પરીક્ષણની સ્થિતિ પરિમાણ મૂલ્યો એકમ
વેવલેન્થ રેન્જ λ - 1000 ~ 1650 nm
આવર્તન શ્રેણી - - સી-બેન્ડ એક્સ-બેન્ડ કુ-બેન્ડ Ku+-બેન્ડ K+-બેન્ડ પ્લસ -
નાની સિગ્નલ બેન્ડવિડ્થ f-3dB TC= 22 ± 3℃ 0.1 ~ 8 0.3 ~ 12 0.8 ~ 18 2 ~ 22 2 ~ 30 0.3 ~ 18 ગીગાહર્ટ્ઝ
જવાબદારી Re VR , પીin=1mW λ = ૧૩૧૦ એનએમ ≥ 0.85 ≥ 0.85 ≥ 0.8 ≥ 0.75 ≥ 0.75 ≥ 0.75 એ / ડબલ્યુ
λ = ૧૩૧૦ એનએમ ≥ 0.95 ≥ 0.95 ≥ 0.75 ≥ 0.70 ≥ 0.65 ≥ 0.70
કંપનવિસ્તાર સપાટતા A TC =-40～+85 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ±1.5 ≤ ± 2 ≤ ± 2 ≤ ± 1.5 dB
આઉટપુટ વીએસડબ્લ્યુઆર વીએસડબલ્યુઆર - 2 XNUMX 2 XNUMX 2.5 XNUMX 2.5 XNUMX 2.5 XNUMX 2.5 XNUMX -
બાયસ વોલ્ટેજ VR - + 3.3 + 3.3 + 3.3 + 3.3 +5 +5 V
આરએફ કનેક્ટર - - SMA SMA SMA 2.92mm 2.92mm SMA -
સંતૃપ્તિ ઓપ્ટિકલ પાવર Ps VR , λ = 1550nm
એસી મોડ્યુલેટેડ		 +7 +7 +7 +7 +7 + 10 ડીબીએમ
ડાર્ક કરંટ Id VR ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 nA
સંતૃપ્તિ આરએફ આઉટપુટ પાવર પાઉટ - -10 ડીબીએમ
આઉટપુટ અવરોધ RL - 50 Ω

● લાક્ષણિક પ્રતિભાવ વણાંકો

(VR , λ=1550nm , TC =25 ºC ,Pin=0dBm)

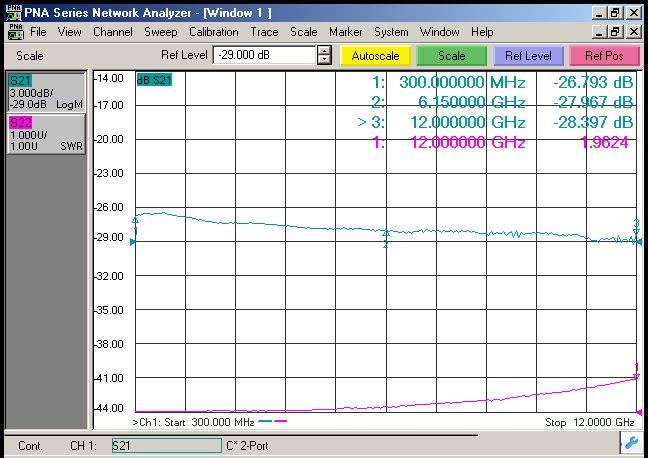

(આકૃતિ 1 સી-બેન્ડ ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

(આકૃતિ 2 એક્સ-બેન્ડ ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

(આકૃતિ 3 કુ-બેન્ડ ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

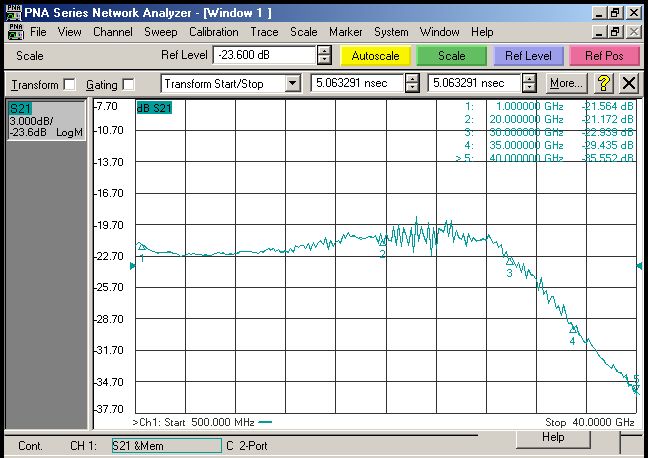

(આકૃતિ 4 K+ -બેન્ડ ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

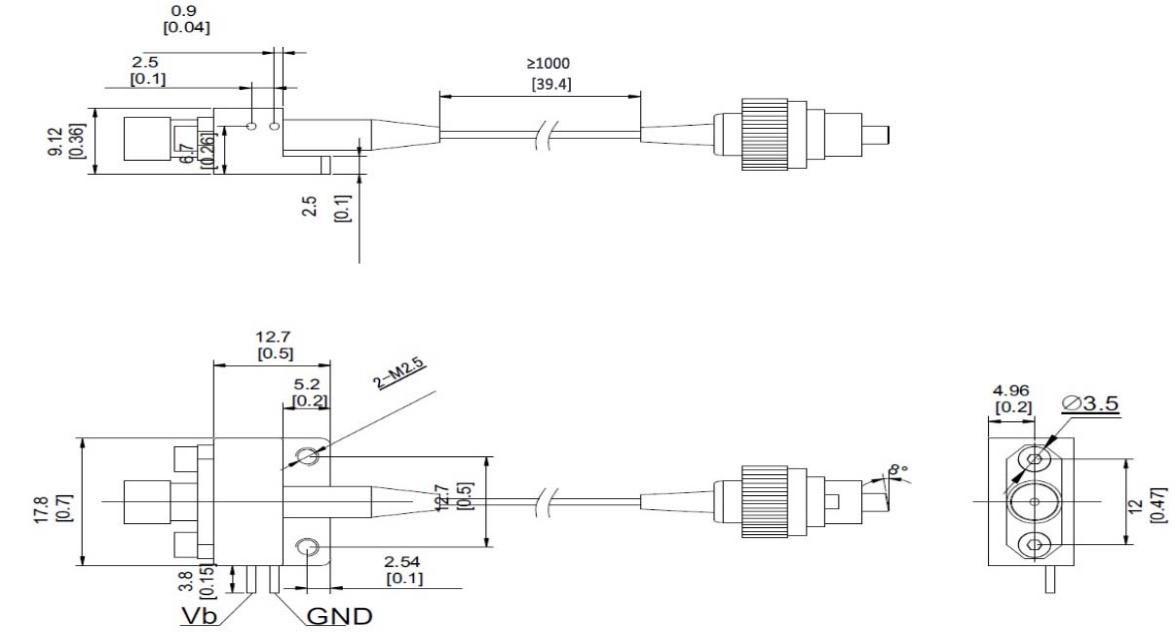

● પરિમાણ અને પિન (એકમ: મીમી[ ઇંચ])

RF કનેક્ટર: SMA અથવા 2.92mm

● ઓર્ડરિંગ માહિતી

શીટ 1:

કોડ  એનાલોગ બેન્ડવિડ્થ
C 0.1 - 8GHz
X 0.3 - 12 GHz
Ku 0.8 - 18 GHz
Ku+ 2 ~ 22 GHz
K+ 2 ~ 30 GHz
પ્લસ 0.3 - 18 GHz

શીટ 2:

કોડ કનેક્ટર પ્રકાર રીમાર્ક
N કોઈ કનેક્ટર નથી સિંગલ-મોડ 9/125 μm ફાઇબર પિગટેલ
A એફસી / એપીસી
P FC/PC

● સાવચેતીઓ

  • ફાઇબરને નુકસાન ન થાય તે માટે ફાઇબર બેન્ડિંગ ત્રિજ્યા 20 મીમી કરતા ઓછી ન હોવી જોઈએ.

  • ઓપ્ટો-સર્કિટ સાથે કનેક્ટ કરતા પહેલા ખાતરી કરો કે ફાઈબર કપલિંગ ફેસટ સ્વચ્છ છે.

  • સંગ્રહ, પરિવહન અને ઉપયોગ માટે યોગ્ય ESD સુરક્ષા જરૂરી છે.

અમારા બધા પ્રમાણભૂત ફોટોડિટેક્ટરને મોડ્યુલોમાં કસ્ટમાઇઝ કરી શકાય છે！

કાર્યક્રમો

  • ઓપ્ટિકલ-ફાઇબર કોમ્યુનિકેશન

  • રડાર માહિતી પ્રક્રિયા

  • ઇલેક્ટ્રોનિક યુદ્ધ

  • હાઇ-સ્પીડ સિગ્નલ ટેસ્ટ અને મેઝરમેન્ટ

  • સુરક્ષા અને દેખરેખ
