LK-FCPD InGaAs ફોટોડિટેક્ટર
- વિશાળ બેન્ડવિડ્થ
- ઇન્કોર્પોરેટેડ બાયસ-ટી
- O/E હાઇબ્રિડ ઇન્ટિગ્રેટેડ
- ઓછો અવાજ, બ્રોડબેન્ડ
- એસએમએ કનેક્ટર
- લો ડાર્ક કરંટ, ઉચ્ચ સિગ્નલ-ટુ-નોઈઝ રેશિયો.
- નાના ફોર્મ ફેક્ટર.
ઉત્પાદન વર્ણન
ફાઇબર-કપ્લ્ડ ફોટોડિટેક્ટર (FCPD) એ એક અદ્યતન ઓપ્ટોઇલેક્ટ્રોનિક હાઇબ્રિડ સિસ્ટમ છે, જેમાં બ્રોડબેન્ડ ઇન્ડિયમ ગેલિયમ આર્સેનાઇડ (InGaAs) ફોટોડાયોડનો સમાવેશ થાય છે. InGaAs PIN ફોટોડાયોડ 1000 થી 1650 નેનોમીટર સુધીની તરંગલંબાઇને પ્રતિભાવ આપવા માટે રચાયેલ છે. LK-FCPD 1 ગીગાહર્ટ્ઝ, 2.5 ગીગાહર્ટ્ઝની બેન્ડવિડ્થ પ્રદાન કરવામાં સક્ષમ છે અને 8 ગીગાહર્ટ્ઝની મહત્તમ બેન્ડવિડ્થ ક્ષમતા સાથે કસ્ટમાઇઝ કરી શકાય તેવા ઉકેલો પ્રદાન કરે છે. આ ઉપકરણ +5-વોલ્ટ સપ્લાય વોલ્ટેજ દ્વારા સંચાલિત છે અને ઓપ્ટિકલ ઇનપુટ માટે પ્રમાણભૂત FC (ફેસ-કોન્ટેક્ટેડ) ફાઇબર-ઓપ્ટિક કનેક્ટરથી સજ્જ છે. રેડિયો ફ્રીક્વન્સી (RF) આઉટપુટ SMA-સુસંગત કનેક્ટર દ્વારા સુવિધા આપવામાં આવે છે, જે 50 ઓહ્મ સાથે ઇમ્પીડેન્સ-મેચ કરે છે.
LK-FCPD હલકો છે, 15 ગ્રામ કરતા ઓછો છે, જે ન્યૂનતમ વજનની જરૂર હોય તેવા એપ્લિકેશનો માટે ફાયદાકારક છે. આ ઉપકરણ જોખમી પદાર્થોના પ્રતિબંધ (RoHS) નિર્દેશ 2.0 નું પાલન કરે છે, જે ખાતરી કરે છે કે તે કડક પર્યાવરણીય અને સલામતી નિયમોનું પાલન કરે છે.
ટેકનિકલ વિશિષ્ટતાઓ
| લાક્ષણિક અને સંપૂર્ણ મહત્તમ રેટિંગ | ||||
|---|---|---|---|---|
| પરિમાણ | સાયમ. | પ્રકાર | રેટિંગ | એકમ |
| સંગ્રહ તાપમાન શ્રેણી | Tએસટીજી | -45 ～ +85 | -55 ～ +100 | ℃ |
| ઓપરેટિંગ કેસ તાપમાન શ્રેણી | TC | 25 | -40 ～ +70 | ℃ |
| બાયસ વોલ્ટેજ | VR | +5 | +૫ ～ +૯ | V |
| ઓપ્ટિકલ ઇનપુટ પાવર | પિન | 0 | +5 | ડીબીએમ |
| બર્ન-આઉટ ઓપ્ટિકલ પાવર | PB | - | + 13 | ડીબીએમ |
| લીડ સોલ્ડરિંગ તાપમાન | Tp | 280 (10 સે) | 330 (10 સે) | ℃ |
| ઇલેક્ટ્રિકલ / ઓપ્ટિકલ લાક્ષણિકતાઓ ( ટીC = ૨૨ ± ૩ ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| પરિમાણ | SYM | પરીક્ષણની સ્થિતિ | પરિમાણ મૂલ્યો | એકમ | |||
| વેવલેન્થ રેન્જ | λ | - | ૧૦૦૦ ~ ૧૬૫૦ | nm | |||
| આવર્તન શ્રેણી | - | - | એલ બેન્ડ | એસ બેન્ડ | CM | - | |
| નાની સિગ્નલ બેન્ડવિડ્થ | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | ગીગાહર્ટ્ઝ | |
| જવાબદારી | Re | VR =+5V, Pin =1mW | λ = ૧૩૧૦ એનએમ | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | એ / ડબલ્યુ |
| λ = ૧૩૧૦ એનએમ | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| કંપનવિસ્તાર સપાટતા | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| આઉટપુટ વીએસડબ્લ્યુઆર | વીએસડબલ્યુઆર | - | 2 XNUMX | 2.2 XNUMX | - | ||
| સંતૃપ્તિ ઓપ્ટિકલ પાવર | Ps | VR = +5 V, λ = 1550 nm એસી મોડ્યુલેટેડ |
+5 | ડીબીએમ | |||
| સંતૃપ્તિ RF આઉટપુટ પાવર | Pબહાર | - | -10 | ડીબીએમ | |||
| ડાર્ક કરંટ | ID | - | ≤10 | nA | |||
| આઉટપુટ અવરોધ | RL | - | 50 | Ω | |||
● લાક્ષણિક પ્રતિભાવ વણાંકો

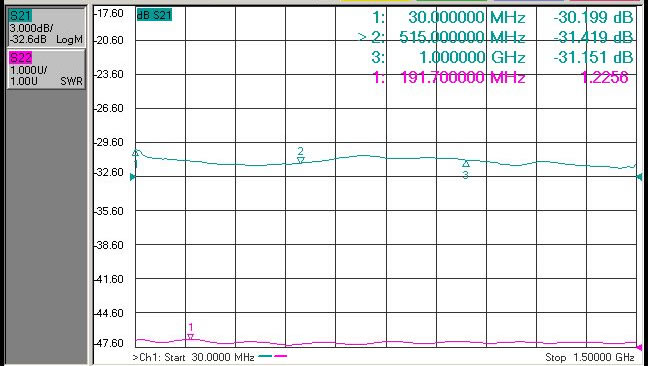

આકૃતિ 1 L- બેન્ડ FCPD InGaAs ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ
આકૃતિ 2 S- બેન્ડ FCPD InGaAs ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ

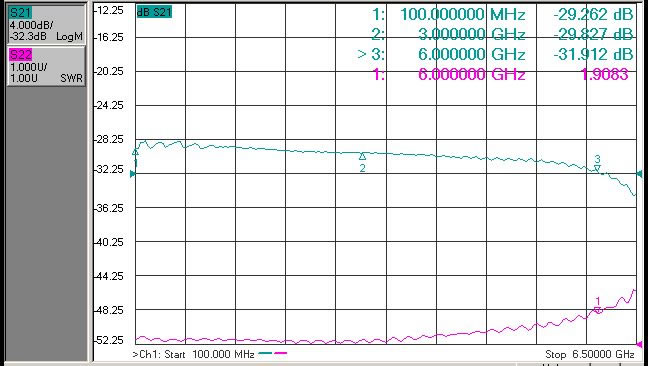

આકૃતિ 3 C- બેન્ડ FCPD InGaAs ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ
●પરિમાણ અને પિન (એકમ: મીમી[ઇંચ])
ઓપ્ટિકલ કનેક્ટર: એફસી (ફેસ-કોન્ટેક્ટેડ) ફાઇબર-ઓપ્ટિક કનેક્ટર
આરએફ કનેક્ટર: એસએમએ
●માહિતી ઓર્ડર
શીટ 1:
| કોડ | એનાલોગ બેન્ડવિડ્થ |
| L | ૦.૧ ~ ૧૨ ગીગાહર્ટ્ઝ |
| S | ૦.૧ ~ ૧૨ ગીગાહર્ટ્ઝ |
| CM | કસ્ટમાઇઝેશન (≦ 8GHz) |
● સાવચેતીઓ
ઓપ્ટો-સર્કિટ સાથે કનેક્ટ કરતા પહેલા ખાતરી કરો કે ફાઈબર કપલિંગ ફેસટ સ્વચ્છ છે.
ઉપયોગમાં ન હોય ત્યારે RF ઇન્ટરફેસ અને ઓપ્ટિકલ ઇન્ટરફેસને ડસ્ટ કેપથી ઢાંકવા જોઈએ.
સંગ્રહ, પરિવહનમાં યોગ્ય ESD સુરક્ષા જરૂરી છે
અમારા બધા પ્રમાણભૂત ફોટોડિટેક્ટરને મોડ્યુલોમાં કસ્ટમાઇઝ કરી શકાય છે！
કાર્યક્રમો
રડાર માહિતી પ્રક્રિયા
ઇલેક્ટ્રોનિક યુદ્ધ
એન્ટેના માપન
ફાઇબર ઓપ્ટિક કોમ્યુનિકેશન્સ
સુરક્ષા અને દેખરેખ
