LK-HHPD હાઇ સ્પીડ InGaAs ફોટોડિટેક્ટર
- પહોળી બેન્ડવિડ્થ, હાઇ સ્પીડ
- ઉચ્ચ જવાબદારી
- ઇન્કોર્પોરેટેડ બાયસ-ટી
- ઉચ્ચ સંતૃપ્તિ ઇનપુટ
- હર્મેટિકલી સીલ કરેલ, SMA કનેક્ટર
- લો ડાર્ક કરંટ, ઉચ્ચ સિગ્નલ-ટુ-નોઈઝ રેશિયો.
- નાના ફોર્મ ફેક્ટર.
ઉત્પાદન વર્ણન
LK-HHPD એ ડિજિટલ અને એનાલોગ એપ્લિકેશનો માટે યોગ્ય હાઇ-સ્પીડ ડિટેક્ટર મોડ્યુલ છે, જેમાં InGaAs PIN ફોટોડાયોડ છે જે 1250 થી 1650 nm સુધીની તરંગલંબાઇને આવરી લે છે. તે 12 GHz અથવા 18 GHz બેન્ડવિડ્થ પ્રદાન કરે છે અને +5V પાવર પર ચાલે છે. મોડ્યુલ પ્રમાણભૂત સિંગલ-મોડ 9/125μm ફાઇબર સાથે સુસંગત છે અને 50 ઓહ્મ ઇમ્પિડન્સ મેચ સાથે RF આઉટપુટ માટે SMA કનેક્ટર ધરાવે છે.
LK-HHPD ઉચ્ચ-ડેટા-રેટ એપ્લિકેશનો માટે યોગ્ય છે, તે પર્યાવરણીય પરિબળો સામે રક્ષણ આપવા માટે હર્મેટિકલી સીલ કરેલું છે, વિશ્વસનીયતા અને દીર્ધાયુષ્ય સુનિશ્ચિત કરે છે. તેની ડિઝાઇન હલકી છે, જેનો વજન 23 ગ્રામ કરતા ઓછો છે, જે પોર્ટેબલ અથવા જગ્યા-અવરોધિત એપ્લિકેશનો માટે ફાયદાકારક છે. આ મોડ્યુલ જોખમી પદાર્થોના પ્રતિબંધ (RoHS) નિર્દેશ 2.0 ના પાલનમાં પ્રમાણિત છે, જે પર્યાવરણીય અને સલામતી ધોરણોનું પાલન દર્શાવે છે.
ટેકનિકલ વિશિષ્ટતાઓ
| લાક્ષણિક અને સંપૂર્ણ મહત્તમ રેટિંગ | ||||
|---|---|---|---|---|
| પરિમાણ | સાયમ. | પ્રકાર | રેટિંગ | એકમ |
| સંગ્રહ તાપમાન શ્રેણી | Tએસટીજી | -45 ～ +85 | -55 ～ +100 | ℃ |
| ઓપરેટિંગ કેસ તાપમાન શ્રેણી | TC | 25 | -૪૦ ~ +૮૫ | ℃ |
| બાયસ વોલ્ટેજ | VR | 5 | +૫ ～ +૯ | V |
| ઓપ્ટિકલ ઇનપુટ પાવર | પિન | 0 | + 13 | ડીબીએમ |
| બર્ન-આઉટ ઓપ્ટિકલ પાવર | PB | - | + 16 | ડીબીએમ |
| લીડ સોલ્ડરિંગ તાપમાન | Tp | 280 (10 સે) | 330 (10 સે) | ℃ |
| ઇલેક્ટ્રિકલ / ઓપ્ટિકલ લાક્ષણિકતાઓ ( ટીC = ૨૨ ± ૩℃ ) | ||||||
|---|---|---|---|---|---|---|
| પરિમાણ | SYM | પરીક્ષણની સ્થિતિ | પરિમાણ મૂલ્યો | એકમ | ||
| વેવલેન્થ રેન્જ | λ | - | 1000 થી 1650 | nm | ||
| આવર્તન શ્રેણી | - | - | X - બેન્ડ | કુ - બેન્ડ | - | |
| નાની સિગ્નલ બેન્ડવિડ્થ | f-3dB | TC = 22 ± 3℃ | ૧૦૦૦ ~ ૧૬૫૦ | ૧૦૦૦ ~ ૧૬૫૦ | ગીગાહર્ટ્ઝ | |
| જવાબદારી | Re | VR =+5 વી, પીin = ૧૦ મેગાવોટ | λ = ૧૩૧૦ એનએમ | ≥ 0.75 | ≥ 0.75 | એ / ડબલ્યુ |
| λ = ૧૩૧૦ એનએમ | ≥ 0.7 | ≥ 0.7 | ||||
| આઉટપુટ વીએસડબ્લ્યુઆર | વીએસડબલ્યુઆર | - | 2 XNUMX | 2.2 XNUMX | - | |
| કંપનવિસ્તાર સપાટતા | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| સંતૃપ્તિ ઓપ્ટિકલ પાવર | Ps | VR =+5 V, λ = 1550 nm એસી મોડ્યુલેટેડ |
13 | ડીબીએમ | ||
| સંતૃપ્તિ આરએફ આઉટપુટ પાવર | Pબહાર | - | -10 | ડીબીએમ | ||
| ડાર્ક કરંટ | Id | VR = 5 વી | 10 XNUMX | nA | ||
| આઉટપુટ અવરોધ | RL | - | 50 | Ω | ||
● લાક્ષણિક પ્રતિભાવ કર્વ્સ

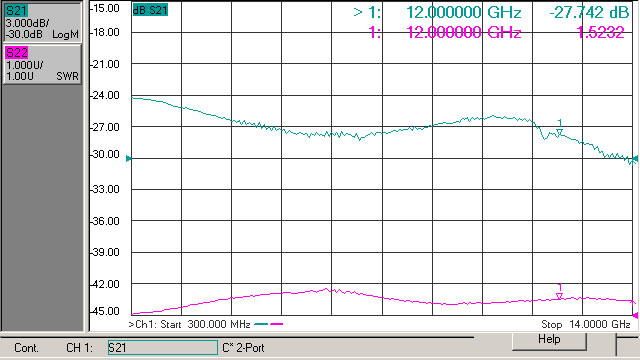

(આકૃતિ 1 X - બેન્ડ ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)

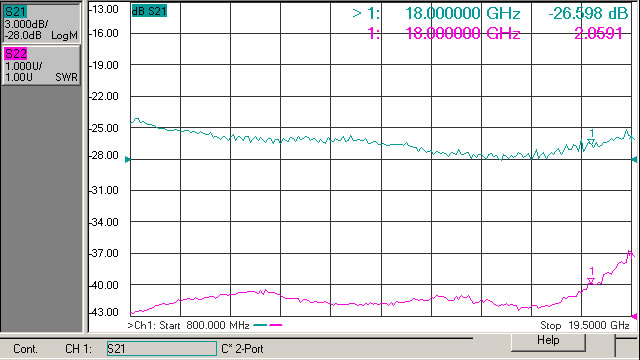

(આકૃતિ 2 Ku - બેન્ડ ફોટોડિટેક્ટર ફ્રીક્વન્સી રિસ્પોન્સ)
● પરિમાણ અને પિન (એકમ: ઇંચ)
RF કનેક્ટર: SMA કનેક્ટર
●માહિતી ઓર્ડર
શીટ 1:
| કોડ | એનાલોગ બેન્ડવિડ્થ |
| X | 0.3 ~ 12 GHz |
| Ku | ૦.૧ ~ ૧૨ ગીગાહર્ટ્ઝ |
શીટ 2:
| કોડ | કનેક્ટર પ્રકાર | રીમાર્ક |
| N | કોઈ કનેક્ટર નથી | સિંગલ-મોડ 9 / 125 μm ફાઇબર પિગટેલ |
| A | એફસી / એપીસી |
● સાવચેતીઓ
ફાઇબરને નુકસાન ન થાય તે માટે ફાઇબર બેન્ડિંગ ત્રિજ્યા 20 મીમી કરતા ઓછી ન હોવી જોઈએ.
ઓપ્ટો-સર્કિટ સાથે કનેક્ટ કરતા પહેલા ફાઈબર કપ્લીંગ ફેસટ સ્વચ્છ છે તેની ખાતરી કરો.
સંગ્રહ, પરિવહન અને ઉપયોગ માટે યોગ્ય ESD સુરક્ષા જરૂરી છે.
અમારા બધા પ્રમાણભૂત ફોટોડિટેક્ટરને મોડ્યુલોમાં કસ્ટમાઇઝ કરી શકાય છે！
કાર્યક્રમો
ઓપ્ટિકલ-ફાઇબર કોમ્યુનિકેશન
રડાર માહિતી પ્રક્રિયા
ઇલેક્ટ્રોનિક યુદ્ધ
હાઇ-સ્પીડ સિગ્નલ ટેસ્ટ અને મેઝરમેન્ટ
સુરક્ષા અને દેખરેખ
